Como funciona la electrificación solar fotovoltaica?
Sistemas con corriente alterna AC

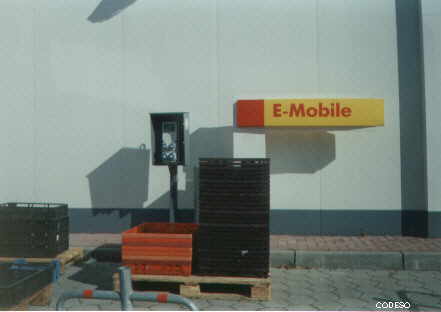

"Bomba de energía solar" estacion de recarga de vehículos eléctricos EV en una gasolinera tradicional en Alemania
Sistemas con corriente alterna AC

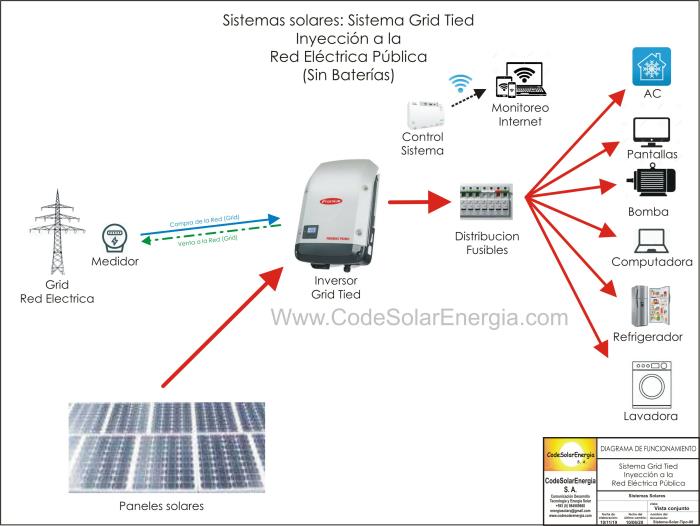

Sistemas con corriente alterna AC con paneles e inversor conectado a la Red eléctrica pública. Este es un sistema muy rentable para bajar costos de la planilla eléctrica mensual.
Sistemas con corriente alterna AC con paneles e inversor conectado a la Red eléctrica pública.
Este tipo de sistema solar tiene solamente dos componentes: los paneles fotovoltaicos como generadores, y el inversor de conexión a la red.
Uso de los sistemas de red:
- Venta o canje de energía, reduciendo costos:
- Propia generación de energía eléctrica para minorar el costo mensual de la planilla eléctrica.
- Propia generación para cambiar a una tarifa o plan eléctrico más económico.
- Garantizar una mejor calidad de energía eléctrica con propia generación.
- Finalmente por motivos ecológicos y económicos.
Los sistemas solares de conexión a la red son ideales cuando hay un consumo de energía durante el día con aire condicionados, bombas de agua, sistemas de congelación o refrigeración, uso de motores, etc.. Como canjean la energia generada sobrante con la red publica electrica, tampoco es problemaitico el consumo durante la noche.
El consumo en muchas oficinas también esta durante el día con: iluminación, computadoras, impresoras, etc. Durante la noche o cuando la soleación esta baja, se recibe de la red eléctrica publica la energía faltante. La energía producida y vendida el fin de semana se canjea.
Consumidores de tensión normal
(110 Voltios corriente alterna, el mismo voltaje que la luz pública)
Equipos que se puede conectar a través de un Inversor APS (de 12 V a 110 V) a un sistema solar:
Lámpara fluorescente normal
Radiograbadora
Televisor a colores
Refrigeradora normal
Licuadora normal
Ventilador normal
Bomba de agua normal
Computadoras
Equipos médicos etc.
Cargador de pilas y baterías
Ventajas de consumidores 110 Voltios:
se puede adquirir equipos normales
Los equipos de 110 voltios son un poco mas baratos que los mismos de 12 voltios y se les puede comprar en cualquier sitio o almacén.
Posibilidad de conexión normal
Desventajas:
Hay que adquirir el Inversor APS (mas costos).
El equipo APS es un invertidor electrónico, que principalmente transforma la tensión de 12 voltios continua a una tensión de 110 voltios alterna (como de la luz pública).
Sistemas con acumuladores y con inversor (corriente alterna)
Componentes:
Panel solar fotovoltaico (generador)
Regulador (protector de batería contra descarga profunda y sobrecarga)
Batería o acumulador (reserva de energía, para consumirla por ejemplo por la noche)
Inversor (transforma la de corriente continua a corriente alterna de 110 voltios)
Fusible, interuptor y lámpara fluorescente (instalación de concumo)
Sistemas fotovoltaicos con corriente alterna AC
Sistemas fotovoltaicos con corriente alterna AC con acumuladores y con inversor
Sistemas solares eléctricos independientes y inyección GRID (red eléctrica). Respaldo y protección de equipos médicos y de computación, radio comunicación, cercas eléctricas, cogeneracíon junto con generadores electro- térmicos, aire condicionados, etc.
Sistemas de bombas de agua fotovoltaicos que no requiren baterias entonces el retorno de la inversion es muy rapido. Estos Sistemas funcionan totalmente automatico.
