Diseño Conexiones de las bombas con energía solar / baterías
* Todas las bombas Lorentz pueden trabajar sólo con paneles
fotovoltaicos; sólo con baterías, o con paneles solares
cargando las baterías
Sistema
Bomba Encend
Sobrecarga
Pozo Seco
Tanque Lleno / Titilando Batería Baja
Batería Voltaje
LED´s de Monitoreo
Batería o Solar
Directo
Solar para cargar Batería
Sensor pozo nivel bajo
Sensor nivel tanque alto
Puente en modo batería

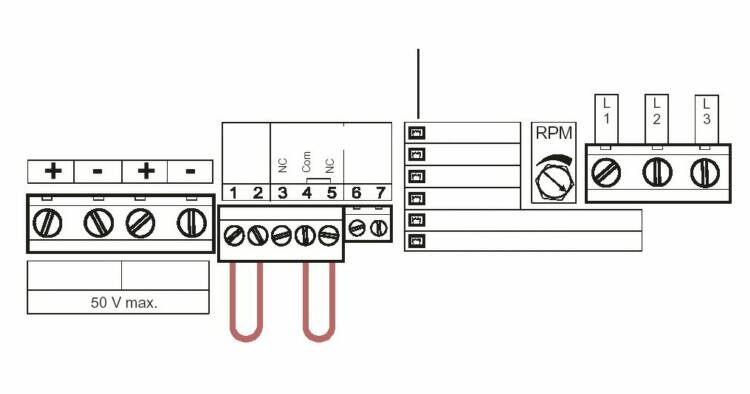

Conexiones y Monitoreo
para Lorentz PS 150 Boost
3 Fases + tierra
a la bomba
(nunca interrumpir aquí!)
El Controlador PS2
Control y vigilancia del sistema de bomba e indicación de
las condiciones de funcionamiento
Instalación en superficie (sin componentes electrónicos bajo el agua)
Dos entradas para detector de marcha en seco, interruptor de
flotador, presostato, mando a distancia, etc.
Nuevo aranque automático a los 20 minutos de haberse activado
la protección contra marcha en seco
Protección contra inversiones de polaridad, sobrecarga y excesos
de temperatura
Control del régimen de giro, la velocidad de rotación máxima de
la bomba puede ajustarse al 30 % del caudal, aproximadamente
Funcionamiento solar: MPPT (Maximum Power Point Tracking)
Funcionamiento con baterías: Protección contra descargas profundas
y nuevo arranque automático al recuperarse la tensión mínima
IMPORTANTE
Los cuatro cables (3 fases + tierra) entre el controlador y la
bomba nunca deben ser interrumpidos, esto puede causar
el daño del controlador y/o del motor de la bomba.
La tensión de circuito abierto de los paneles solares no debe exceder
la tensiòn máxima de cada sistema.
Un ejemplo: se conecta cuatro paneles solares de
12 V (voltios) en serie, entonces la tensión nominal será de
48 voltios, pero la tensión de circuito abierto sería alrededor de
86 voltios.
Las tensiones de corriente continua CC que se obtiene con
conexiones en serie de los paneles fotovoltaicos son mucho
más peligrosas que las mismas tensiones con corriente alterna AC.

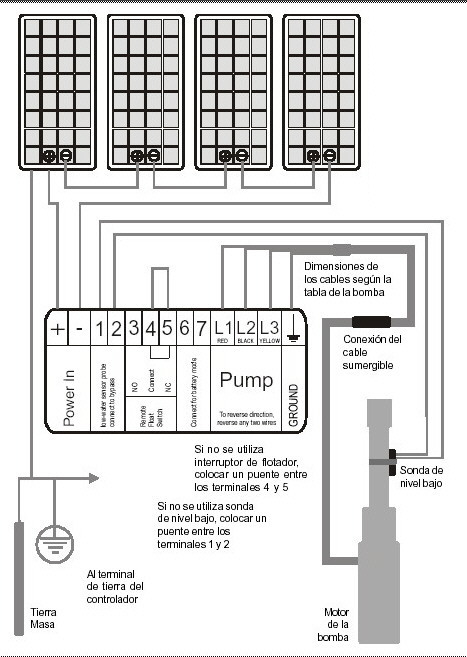

Diagrama de conexion con 4 paneles solares en serie
La tensión de circuito abierto de los paneles solares no debe exceder
la tensiòn máxima de cada sistema.
Izquierda: Se conecta cuatro paneles solares de 12 V (voltios) en serie, entonces la tensión nominal será de 48 voltios, pero la tensión de circuito abierto sería alrededor de 86 voltios CC.
Las tensiones de corriente continua CC que se obtiene con conexiones en serie de los paneles fotovoltaicos son mucho más peligrosas que las mismas tensiones con corriente alterna AC.

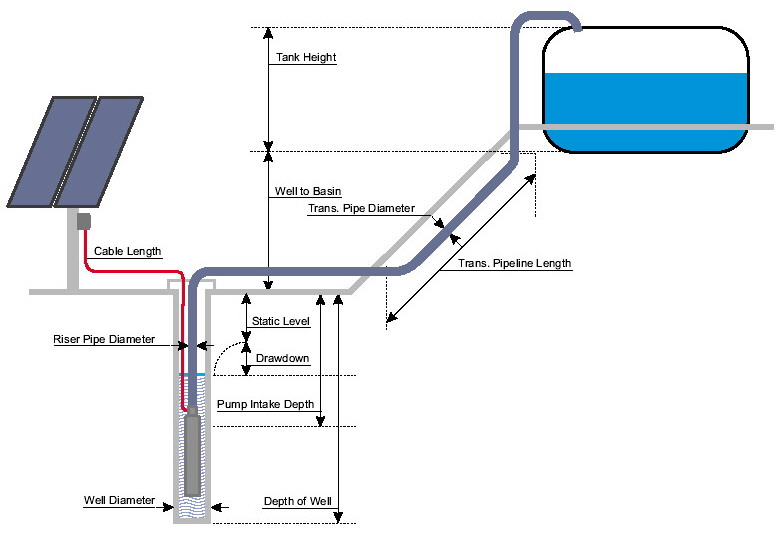

Instalación: paneles solares, bomba sumergible, pozo, tanque elevado
